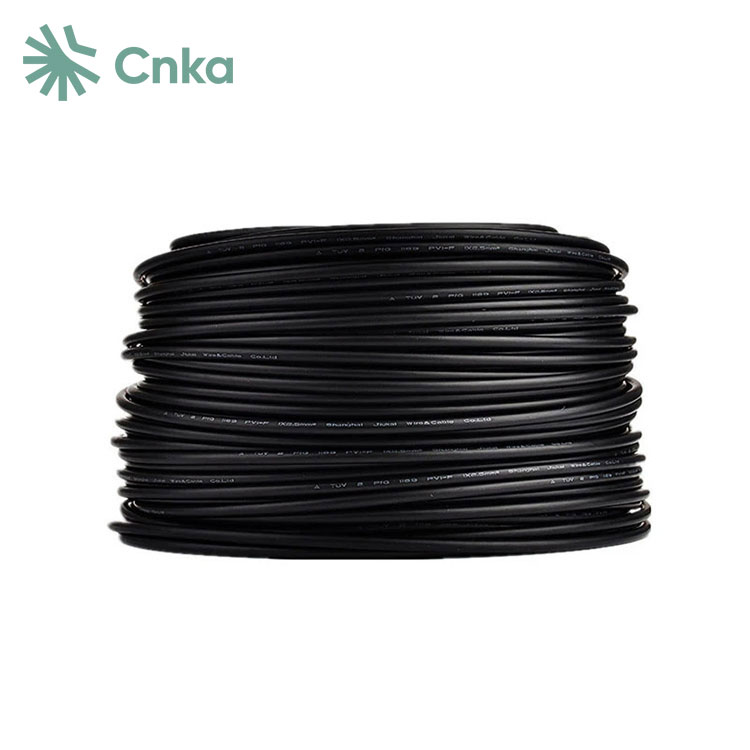

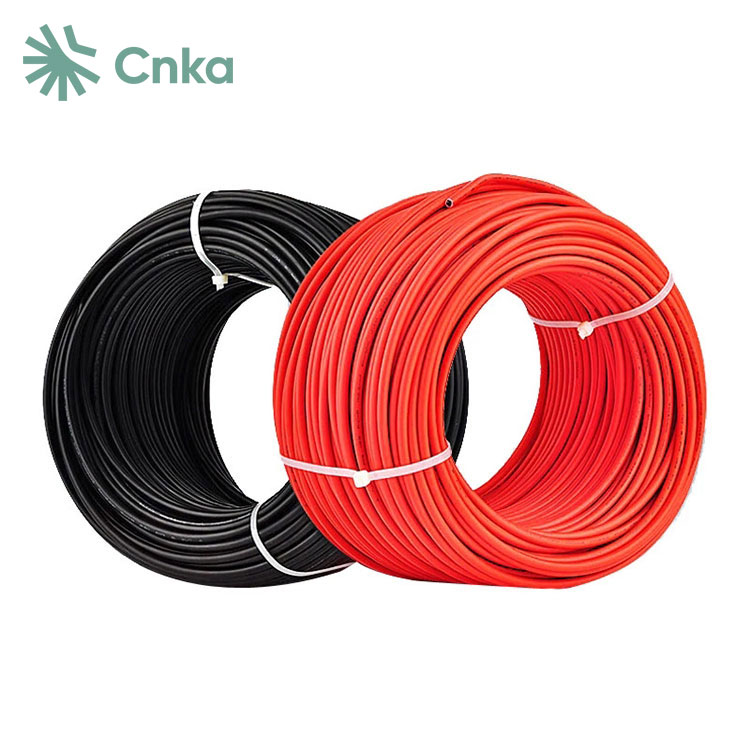

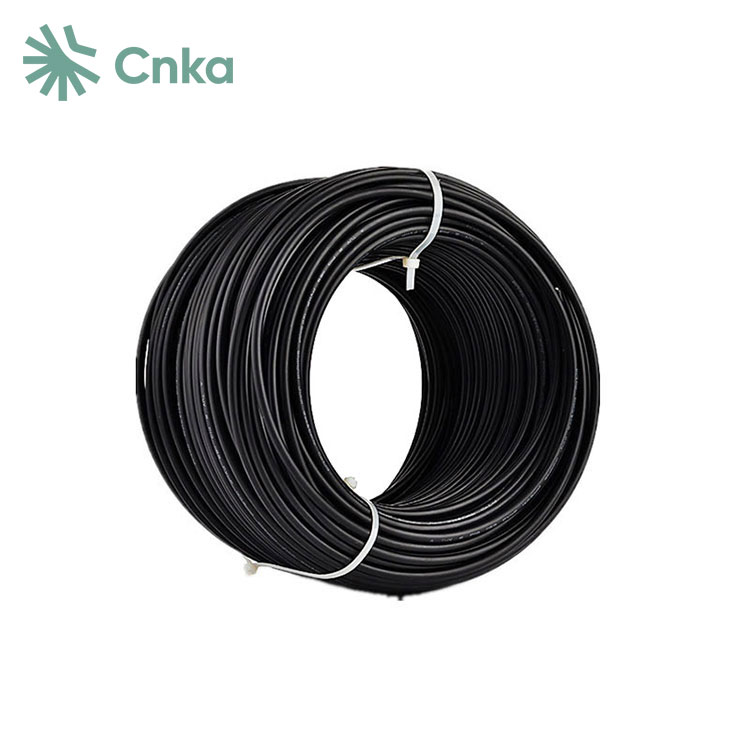

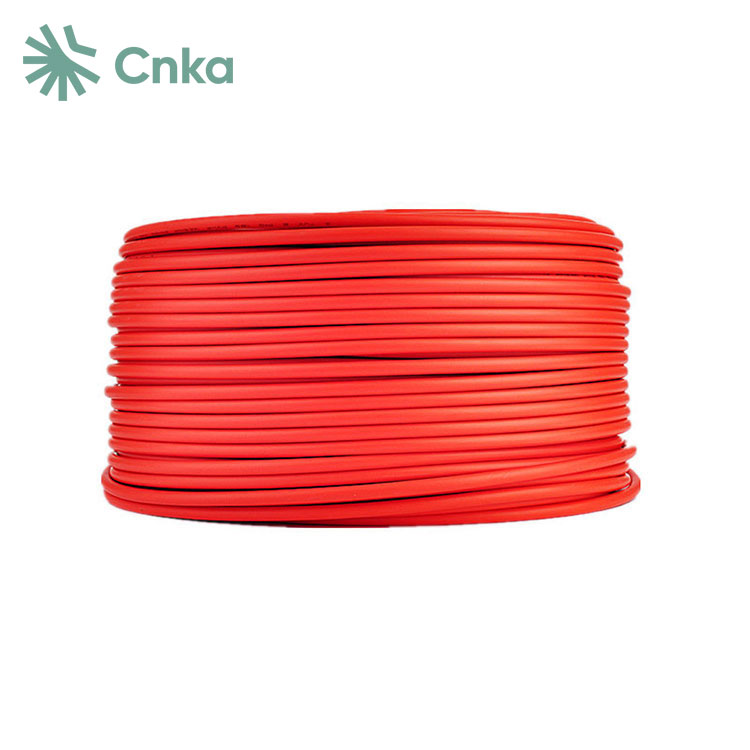

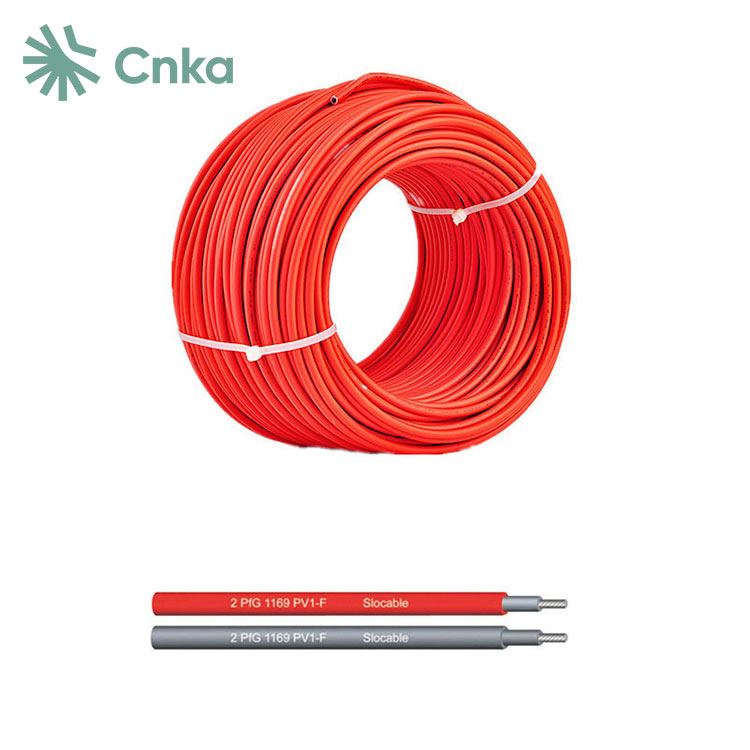

Kabel solar 6mm DC sing digawe pabrik CNKA, digawe kanthi bangga ing China, dirancang kanggo sistem AC lan DC. Iki nduweni voltase dirating 600/1000/2000 volt lan cocok kanggo suhu saka 90 ° C nganti 150 ° C ing garing lan 90 ° C ing lingkungan sing lembab.
Kabel solar DC 6mm serbaguna lan digawe saka bahan kayata kawat terdampar aluminium 12AWG-2000kcmil, kawat terdampar aluminium berlapis tembaga, utawa kabel terdampar tembaga 18AWG-2000kcmil kanthi konduktor tembaga tinned. Iki nyukupi macem-macem syarat ing industri energi solar, kalebu sambungan menyang kothak persimpangan modul lan rute kabel sing dibutuhake kanggo integrasi Balance of System (BOS).
|
Jinis |
Bagean silang |
Desain untaian |
Diameter konduktor |
Resistansi konduktor |
Dhiameter njaba Ax B |
voltase dirating |
Rated saiki |
|
mm² |
Nomer xφ (mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Kawat |
Kelas 5, kaleng |
|
Bahan Isolasi |
XLPE |
|
Double Insulated |
|
|
Bebas halogen |
|
|
Resistance dhuwur marang lenga, pelumas, oksigen |
|
|
lan ozon |
|
|
tahan mikroba |
|
|
Tahan UV |
|
|
Dhuwur Wear lan Abrasion Resistance |
|
|
Tes Flam Miturut |
DIN EN 50265-2-1 UL1571(VW-1) |
|
Radius mlengkung paling cilik sing diidini |
5XD |
|
Range Suhu |
-40 ℃ ~ + 90 ℃ |
|
werna-werna |
Ireng/abang |
1. Dirating kanggo tegangan kerja maksimum 600V (UL PV).
2. Makarya ing kisaran suhu sing dirating saka -40°C nganti 90°C.
3. tundhuk karo syarat RoHS kanggo safety lingkungan.
4. Kinerja tahan api memenuhi standar VW-1.
5. Kompatibel karo ukuran kabel saka 12AWG nganti 2000AWG.
P: Apa bedane kabel PV lan kabel normal?
A: Ora kaya kabel DC standar sing biasane nggunakake insulasi PVC, kabel PV diisolasi nganggo XLPE (polietilen sing disambung silang), sing menehi resistensi sing unggul kanggo sinar srengenge, kahanan cuaca, lan suhu sing ekstrem. Kajaba iku, kabel PV dikenal kanthi umur sing luwih dawa dibandhingake karo kabel DC biasa, sing umume nganti limang nganti wolung taun kanthi perawatan sing tepat.
P: Apa kabel PV bisa dikubur?
A: Kabel PV cocok kanggo aplikasi panguburan langsung lan bisa tahan suhu operasi konduktor nganti 90 ° C ing lingkungan teles lan garing.
P: Kepiye carane milih pemutus sirkuit DC?
A: Nalika milih mbobol sirkuit DC (MCB), iku penting kanggo cocog HFS saiki mbobol karo total kapasitas saiki sirkuit. Priksa manawa rating MCB ora ngluwihi kapasitas mbeta saiki kabel sing dilindhungi kanggo njaga safety lan efisiensi.
