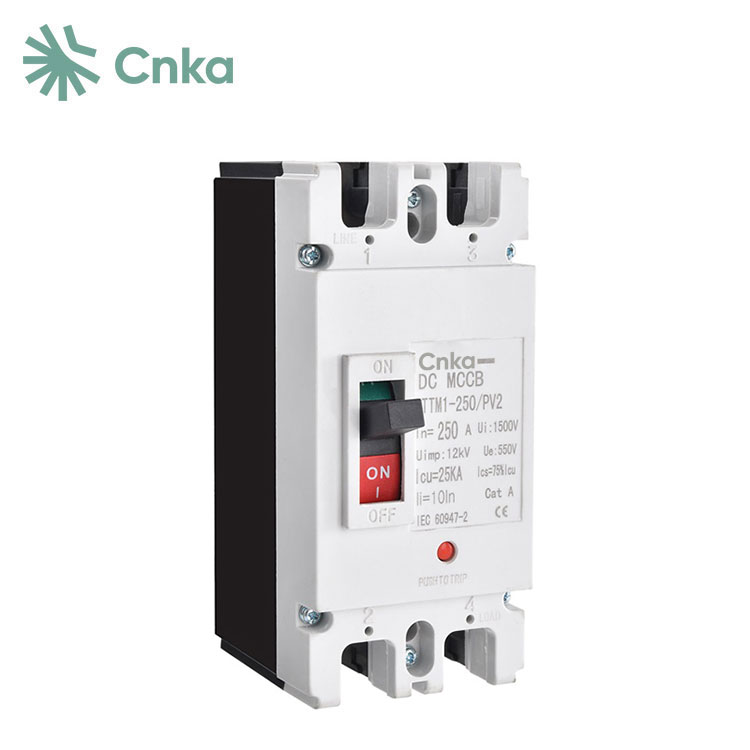

China Suppliers CNKA nawakake akeh molded case circuit breakers (DC MCCBs) sing cocok kanggo sirkuit kothak daya DC, karo sawetara voltase dirating saka DC250V kanggo DC1000V lan dirating saiki saka 10A kanggo 1250A. MCCBs iki nyedhiyani pangayoman tundha dawa kakehan lan short-circuit cepet pangayoman, nggawe padha becik kanggo nyebarke energi listrik lan njogo baris lan peralatan daya marang kakehan, sirkuit cendhak, lan bentet liyane. Casing pemutus sirkuit digawe saka bahan plastik sing tahan lama.
|
DATA TEKNIS |
|||||
|
Jinis |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
Pole |
|
2P |
|
|
|
|
Max Rated Saiki |
|
125A |
250A |
400A |
630A |
|
Karakteristik Listrik |
|
|
|
|
|
|
Rated Tegangan Kerja |
Ue |
500 V DC |
|
|
|
|
Rated Saiki |
Ing) |
63A, 80A, 100A, 125A |
125A, 160A, 200A, 250A |
315A |
500A |
|
Rated Insulated Tegangan |
Ui |
550VDC |
|
350A |
630A |
|
Rated Impulsed Voltage |
Ump |
8 kv |
|
400A |
|
|
1 Min Frekuensi Daya TahanVoltage |
|
3.8KV |
|
|
|
|
Ultimate Breaking Kapasitas |
Icu |
15kA |
20kA |
25 kA |
35kA |
|
Kapasitas RunBreaking |
Ics |
15kA |
20kA |
25 kA |
35kA |
|
Pangreksan |
|
Tipe Magnetik Termal |
|
|
|
|
Tipe Tripping |
|
|
|
|
|
|
Kontrol lan indikasi |
|
Opsional |
|
|
|
|
Manual Kontrol |
Langsung (RHD) |
Minangka pilihan |
164,5 × 79,5 × 118 mm |
|
|
|
Extended (ERH) |
Opsional |
|
|
|
|
|
Fashion MOD |
|
Opsional |
|
|
|
|
Shunt Release (SHT) |
|
Opsional |
|
|
|
|
Rilis Tambahan |
|
ya wis |
|
|
|
|
Tutup Akhir Terminal |
|
ya wis |
|
|
|
|
Interphase Barriers |
|
|
|
|
|
|
Urip Layanan / Siklus Operasi |
|
|
|
|
|
|
Mekanik |
|
10000 |
|
|
|
|
Listrik |
|
2000 |
|
|
|
|
Ukuran (L × W × H) |
|
150,5 × 64,5 × 119 mm |
|
|
|
|
Ingress Protection |
|
Kabeh Sisih IP40, Sambungan Terminal IP20 |
|
|
|
|
Lingkungan Instalasi |
|
|
|
|
|
|
Manut karo |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Suhu panyimpenan |
|
-40 ℃ ~ + 85 ℃ |
|
|
|
1. Mekanisme operasi nduweni fitur tutup cepet lan fungsi break cepet.
2. Ing sistem pemadam busur kontak, kontak dinamis lan statis nggunakake prinsip konduktor paralel. Kontak statis sing H-shaped lan dirancang kanggo repel, mbisakake break cepet ing arus dhuwur. Komponen sing digawe saka bahan tahan busur dhuwur dipasang ing sekitar kontak dinamis lan statis kanggo nggampangake mateni busur kanthi cepet.
3. Struktur kompak lan volume cilik.
4. Macem-macem model, kalebu magnet termal, arus bocor, DC, lan jinis cerdas, nuduhake dimensi sakabèhé.
5. Aksesoris bisa diinstal kanthi mandiri, ngidini pangguna mbukak tutup aksesori kanthi gampang kanggo nginstal utawa ngganti.
6. Interlocking mekanik lan listrik bisa dipasang ing antarane rong pemutus sirkuit.
7. Operasi kasebut aman lan dipercaya kanthi flashover nol utawa singkat.
8. Gampang digunakake, ngidini panginstalan ing situs dening pangguna.
Molded case DC circuit breakers becik kanggo sirkuit kothak daya DC kanthi voltase dirating saka DC250V nganti DC1000V lan arus dirating saka 10A nganti 1250A. Pemutus sirkuit iki nduweni mekanisme operasi sing cepet entuk fungsi nutup lan ngilangi. Struktur kompak lan volume cilik nggawe dheweke trep banget kanggo digunakake.
