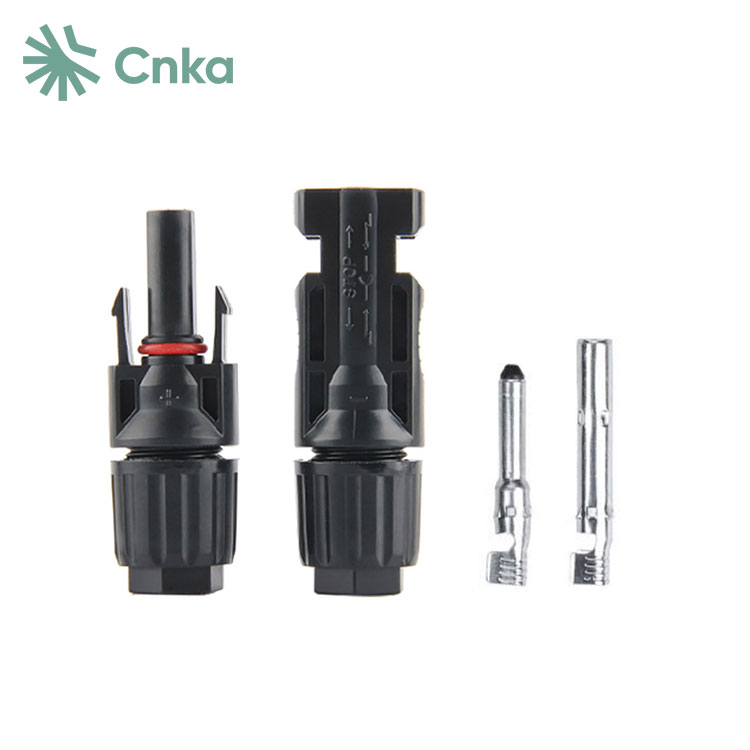

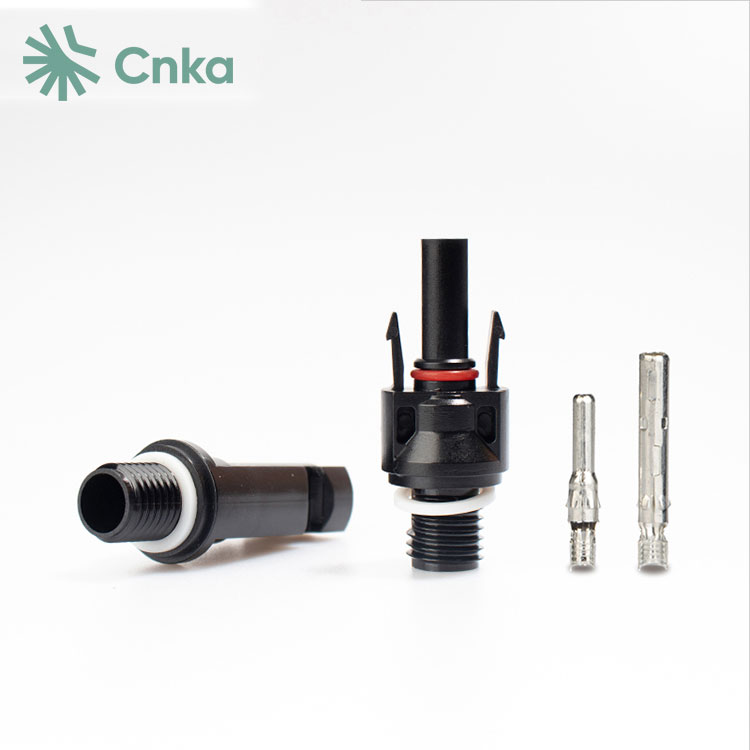

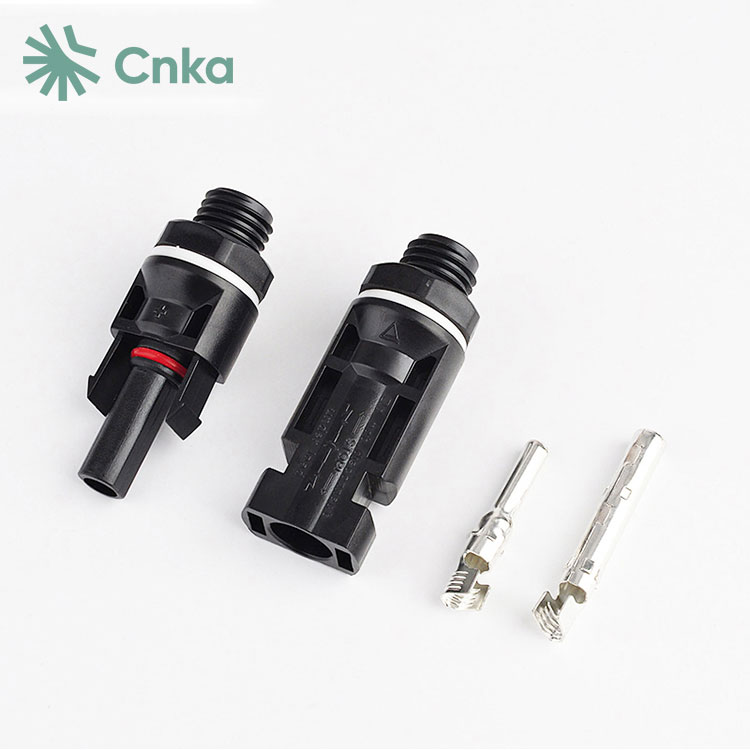

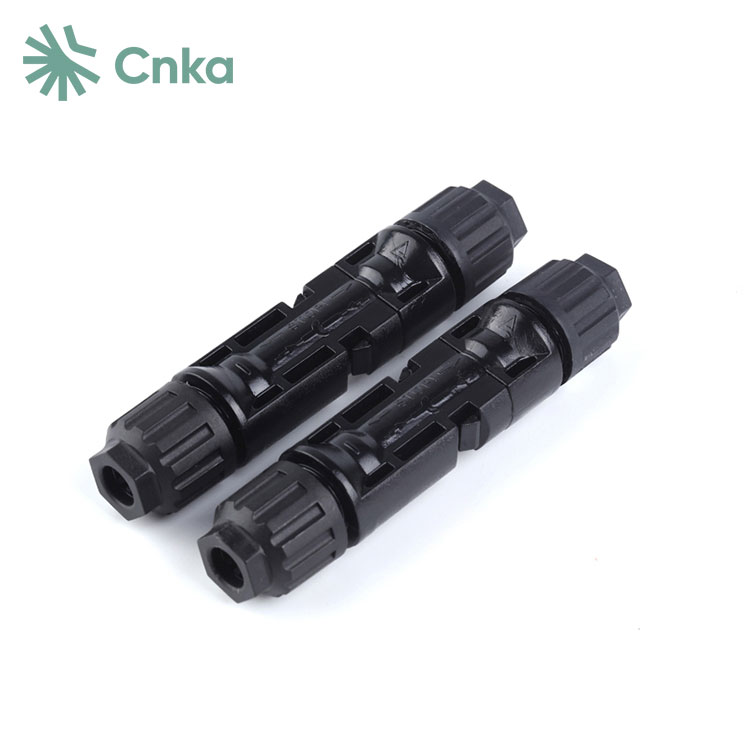

Ing pembangkit listrik fotovoltaik, akeh komponen sing kudu dikonsentrasi kanggo ngumpulake energi listrik lan banjur input menyang inverter kanggo konversi, gumantung banget ing kabel lan konektor solar lanang lan wadon. Konektor solar lanang lan wadon sing murah regane Pabrik CNKA penting ing sistem pembangkit listrik fotovoltaik. Dheweke nyambungake komponen utama kayata macem-macem modul, kothak combiner, pengontrol, lan inverter. Konektor iki integral kanggo operasi lan pangopènan kabeh proyek fotovoltaik, njamin sambungan sukses stasiun listrik.
|
Sistem konektor |
φ4 mm |
|
voltase dirating |
1000V DCIEC)1 |
|
Rated saiki |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG, 10AWG) |
|
|
Tes voltase |
6kV50HZ, 1 menit) |
|
Kisaran suhu sekitar |
-40 ℃ ~ + 90 ℃ IEC) -40 ℃ ~ + 75 ℃ UL) |
|
Suhu watesan ndhuwur |
+105 ℃ IEC) |
|
Bahan kontak |
Tembaga, dilapisi timah |
|
Bahan isolasi |
PC/PPO |
|
Derajat perlindungan, kawin |
IP67 |
|
ora jodho |
IP2X |
|
Resistansi kontak saka konektor plug |
0,5mΩ |
|
Kelas flame |
UL94-VO |
|
Kelas safety |
Ⅱ |
|
Sistem ngunci |
Snap-in |
|
Uji semprotan kabut uyah, tingkat keruwetan 5 |
IEC60068-2-52 |
Sadurunge 1996, ora ana konektor fotovoltaik khusus sing kasedhiya. Kabel fotovoltaik disambungake nggunakake terminal sekrup universal utawa sambungan splice, diisolasi karo tape. Ing taun 1996, kanggo nanggepi lingkungan aplikasi lan panjaluk pasar, jinis konektor plug-in anyar muncul, dikenal minangka MC3, menehi tandha introduksi konektor fotovoltaik sing bener. Ing taun 2002, MC4 dikembangake, nemtokake maneh konektor fotovoltaik kanthi fungsi "plug and play". MC4 nggunakake plastik hard (PC / PA) kanggo jampel, nggawe luwih gampang kanggo ngumpul lan nginstal ing situs. Sawise introduksi, MC4 cepet entuk pangenalan pasar lan mboko sithik dadi standar kanggo konektor fotovoltaik.
Ing sistem fotovoltaik, konektor, sanajan proporsi cilik, digunakake sacara ekstensif ing pirang-pirang sambungan. Akeh buruh konstruksi bisa uga ora ngerti konektor, sing bisa nyebabake kegagalan peralatan. Ing sisih DC saka sistem photovoltaic, voltase biasane antarane 600-1000V. Sambungan sing longgar utawa ora apik ing modul fotovoltaik bisa kanthi gampang nyebabake lengkungan DC. Arcing iki bisa nyebabake kenaikan suhu sing dramatis ing area kontak, kanthi arcing sing terus-terusan bisa tekan suhu 1000-3000 ° C. Suhu dhuwur iki bisa nyebabake karbonisasi piranti ing saubengé, nyebabake sekring lan kabel sing diunekake utawa, ing kasus sing abot, karusakan lan kobongan peralatan.
Mulane, sanajan ukurane cilik, konektor penting kanggo safety. Milih konektor fotovoltaik bermutu tinggi penting kanggo njamin linuwih lan safety sistem.
