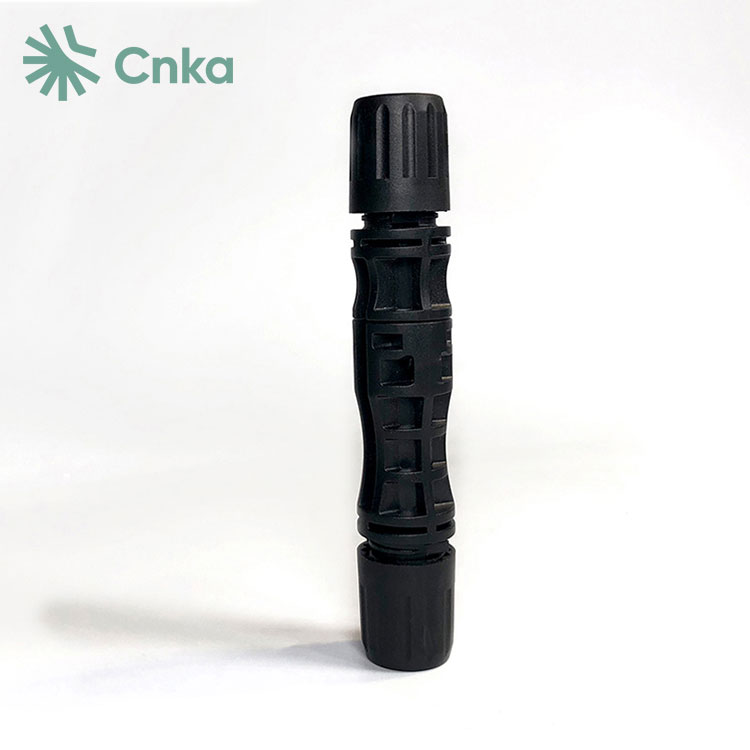

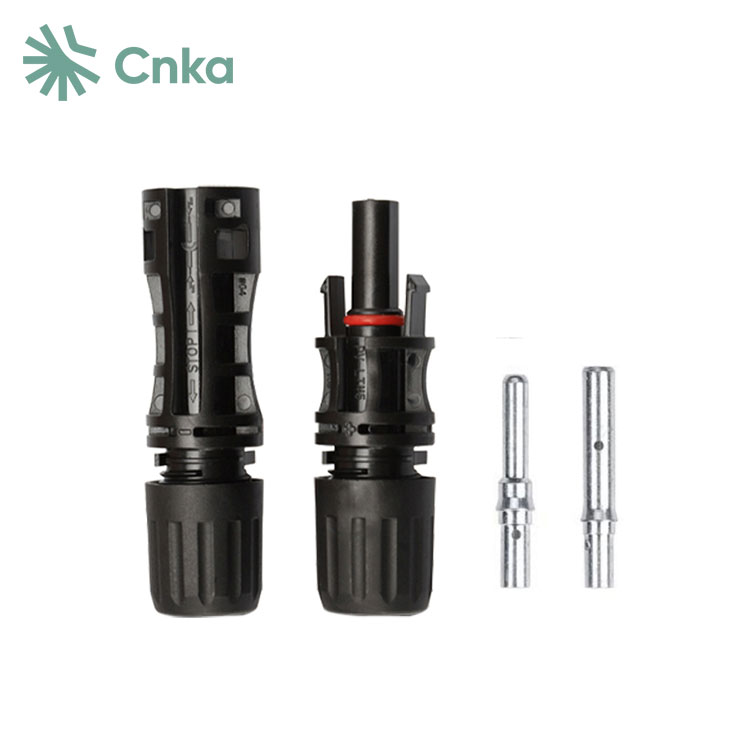

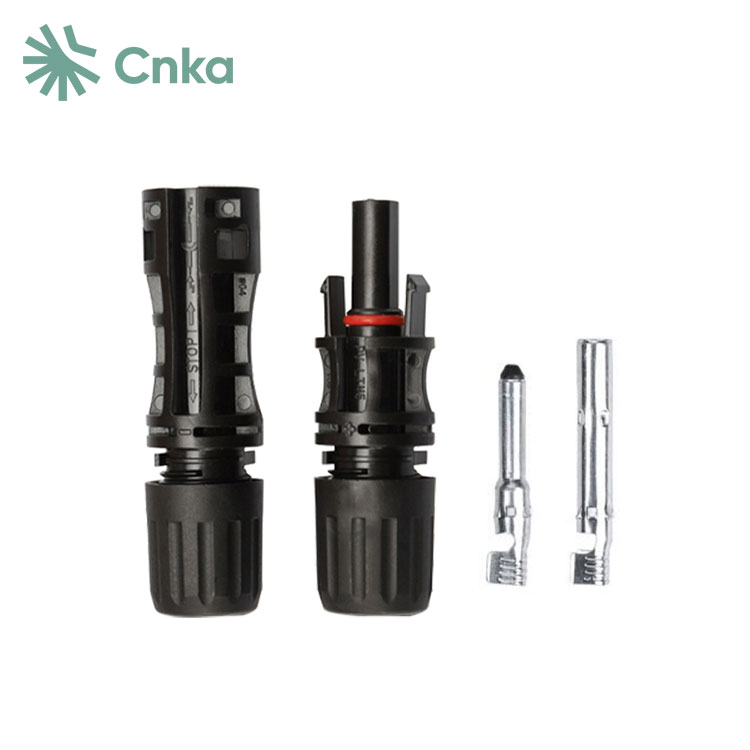

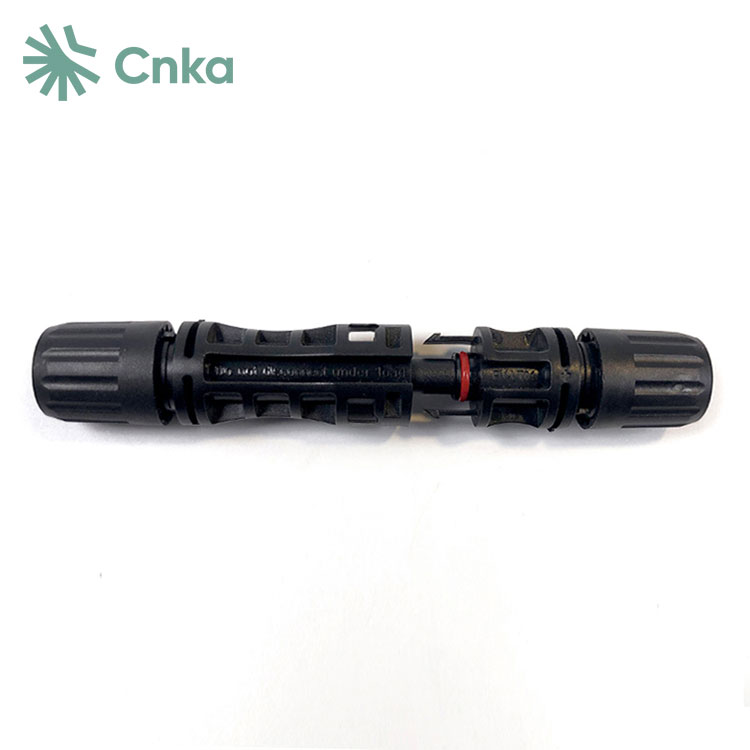

Pemasok China CNKA nawakake konektor kabel panel surya digawe ing China sing kompatibel karo sistem fotovoltaik 1500V. Konektor iki dipérang dadi rong bagéan: mburi baris lan mburi Papan. Biasane, nalika kita deleng konektor kabel panel solar, kita tegese konektor mburi baris. Iki kalebu bagean logam lan bagian insulasi. Istilah MC minangka singkatan saka Multi-Contact, dene angka 4 nuduhake ukuran diameter inti logam.
|
Sistem konektor |
φ4 mm |
|
voltase dirating |
1000V DCIEC)1 |
|
Rated saiki |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG, 10AWG) |
|
|
Tes voltase |
6kV50HZ, 1 menit) |
|
Kisaran suhu sekitar |
-40 ℃ ~ + 90 ℃ IEC) -40 ℃ ~ + 75 ℃ UL) |
|
Suhu watesan ndhuwur |
+105 ℃ IEC) |
|
Bahan kontak |
Tembaga, dilapisi timah |
|
Bahan isolasi |
PC/PPO |
|
Degree of protection,mated |
IP67 |
|
ora jodho |
IP2X |
|
Resistansi kontak saka konektor plug |
0,5mΩ |
|
Kelas geni |
UL94-VO |
|
Kelas safety |
Ⅱ |
|
Sistem ngunci |
Snap-in |
|
Uji semprotan kabut uyah, tingkat keruwetan 5 |
IEC60068-2-52 |
1 Konektor fotovoltaik kudu njamin konduktivitas sing apik banget, kanthi resistensi kontak ora ngluwihi 0,35 miliohm.
2 Dheweke kudu nyedhiyakake keamanan sing cukup kanggo nglindhungi komponen sel surya. Amarga lingkungan lan iklim sing asring atos ing ngendi peralatan energi surya digunakake, konektor kudu anti banyu, tahan suhu dhuwur, anti korosif, lan menehi insulasi dhuwur. Dheweke kudu entuk tingkat proteksi IP68.
3 Struktur konektor solar kudu mantep lan dipercaya, karo konektor lanang lan wadon sing, yen dipasang kanthi bener, kudu nuduhake kekuwatan sambungan paling sethithik 80N. Kanggo kabel 4mm², konektor MC4 ngirim ora ngluwihi suhu maksimum 105°C nalika nggawa arus 39A. Konektor MC4 / H4, konektor lanang lan wadon siji-inti, nawakake kaluwihan kayata sealing banget, sisipan trep, lan gampang pangopènan lan ndandani.
Nalika milih plug, iku wigati kanggo fokus ing kualitas produk, kalebu ukuran lan kekandelan materi saka konduktor logam internal, elastisitas, lan lapisan kanggo mesthekake yen bisa nangani arus gedhe lan njaga kontak apik. Cangkang plastik plug kudu duwe permukaan sing alus tanpa retak, lan antarmuka kudu disegel kanthi apik. Sajrone instalasi, aja nganti nyedhiyakake konektor komponen menyang sinar srengenge lan udan kanggo nyegah penuaan, karat internal, tambah resistensi kontak, lan potensial kontak, kabeh bisa nyuda efisiensi sistem utawa nyebabake bebaya geni.
Instalasi lan crimping konektor photovoltaic iku kritis. Piranti crimping profesional kudu digunakake, lan personel instalasi teknik kudu nampa latihan sing tepat babagan operasi crimping sadurunge miwiti konstruksi ing pembangkit listrik fotovoltaik.
